画面表示
マウス操作で拡大・縮小などの操作を行うことができます。
アイコン  拡大･縮小
アイコン  移動
アイコン  回転
アイコン  その他

アイコン 拡大･縮小

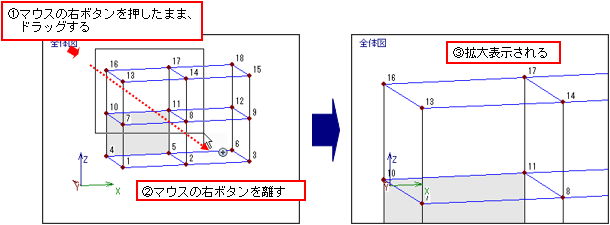

アイコン範囲指定

拡大したい範囲をマウスで指定することにより、拡大表示することができます。
拡大した図を縮小する場合は、[表示]メニューの【アイコン縮小】をクリック、または[－]キーで行います。
図

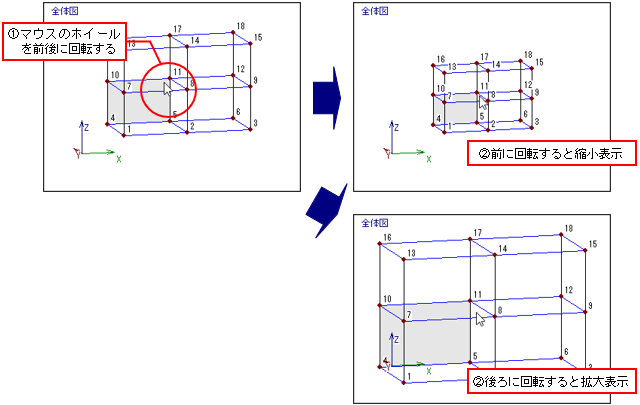

アイコンホイール回転

マウスのホイールを前後に回転すると、拡大・縮小表示します。
図
※ 拡大/縮小した図は、ウィンドウツールバーのアイコンボタンや[Ctrl]＋[Home]キーで標準表示に戻ります。
※ [表示]メニューの【アイコン拡大】、【アイコン縮小】やキー操作からも、図の拡大/縮小表示を行うことができます。
※ 【環境設定】で「ホイールの回転を反転する」をチェックした場合は、ホイールの回転を反転することができます。

アイコン 移動

マウスのホイールを押すとカーソルの表示が変わります。そのまま上下左右にドラッグすると、表示角度を変更せずに表示位置を各方向へ移動します。
図
※ 移動した図は、ウィンドウツールバーのアイコンボタンや[Ctrl]＋[Home]キーで標準表示に戻ります。
※ [Ctrl]＋[↑][↓][←][→]キーでも各方向へ表示位置を移動することができます。

アイコン 回転

[Ctrl]キーを押しながらマウスのホイールを押すとカーソルの表示が変わります。そのまま各方向にドラッグすると、回転表示します。
図
※ 回転した図は、ウィンドウツールバーのアイコンボタンや[Ctrl]＋[Home]キーで標準表示に戻ります。
※ [↑][↓][←][→]キー、[Shift]＋[←][→]キーでもＸ軸、Ｙ軸、Ｚ軸回りで回転表示することができます。

アイコン その他

マウス＋キー 説　明
Ctrl＋ホイールの回転※ 表示されている図を上下に移動します。
Shift＋ホイールの回転※ 表示されている図を左右に移動します。
ダブルクリック 表示されている図以外の場所でダブルクリックすると、表示オプションダイアログを表示します。
※ 【環境設定】で「ホイールの回転を反転する」をチェックした場合は、ホイールの回転を反転することができます。
